在電子設備中，電源板起著至關重要的作用，它為整個系統提供穩定的電力供應。而電源芯片作為電源板的核心元件，其布局和散熱設計直接關系到電源板的性能、可靠性和壽命。以下將從電源芯片的布局和散熱兩個方面，詳細探討在電源板設計中需要注意的關鍵問題。

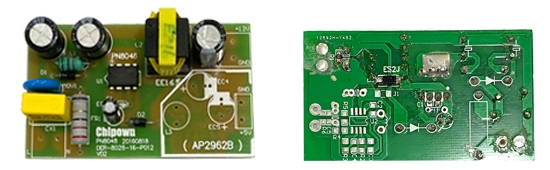

電源芯片應放置在電源板上相對獨立且干擾較小的區域。避免將其置于靠近高頻信號線、高速數字電路或其他會產生電磁干擾（EMI）的元件附近。例如，在一個包含微處理器和電源芯片的電路板上，電源芯片應遠離微處理器的時鐘信號線，因為時鐘信號的高頻脈沖可能會通過電磁感應干擾電源芯片的正常工作，導致電源輸出不穩定。同時，電源芯片的位置應便于散熱器件的安裝，如散熱片、風扇等，確保有足夠的空間進行散熱設計。
電源芯片的輸入引腳應盡量靠近輸入電源的接入點，以減少輸入線路的阻抗和電壓降。對于大電流輸入，應使用較寬的走線，以降低線路損耗。輸出引腳的布局則需要考慮負載的分布情況。如果負載分布在電源板的不同位置，應合理規劃輸出走線，使負載端的電壓降在可接受范圍內。例如，在一個多負載的電源板設計中，對于距離電源芯片較遠的負載，可以通過增加走線寬度或使用多層板的內層走線來降低電阻，減少電壓降，保證負載端的電壓穩定。
電源芯片與電容、電感等儲能元件的布局也很重要。電容應盡量靠近電源芯片的輸入和輸出引腳，以減少高頻噪聲的傳播路徑。例如，在開關電源中，輸入電容可以有效濾除輸入電源中的高頻紋波，而輸出電容則可以穩定輸出電壓。電感的布局應避免與其他元件的磁場相互干擾。如果電感與電容等元件距離過近，可能會產生電磁耦合，影響電源的性能。同時，電源芯片與控制芯片（如 PWM 控制芯片）的布局應考慮信號完整性?？刂菩盘柧€應盡量短且避免與其他信號線交叉，以減少信號干擾。
根據電源芯片的功耗和工作環境，選擇合適的散熱方式。對于低功耗的電源芯片，簡單的自然散熱（通過芯片本身的封裝和電源板的散熱能力）可能就足夠了。但對于高功耗的芯片，如一些大功率的開關電源芯片，可能需要采用強制散熱方式，如加裝散熱片、風扇等。散熱片的選擇應根據芯片的散熱需求和電源板的空間限制來確定。一般來說，散熱片的表面積越大，散熱效果越好，但也會占用更多的空間。風扇散熱則可以提供更高效的散熱效果，但會增加電源板的復雜性和噪音。
在電源板上，應合理規劃熱管理布局。將發熱元件（如電源芯片、大功率電阻等）盡量放置在電源板的邊緣或通風良好的位置。避免將多個發熱元件集中放置在一起，以免形成局部高溫區域。例如，在一個緊湊的電源板設計中，可以將電源芯片放置在靠近電源板邊緣的位置，并在其周圍留出足夠的空間用于安裝散熱片和風扇。同時，電源板的布局應有利于空氣流動。如果采用風扇散熱，應確保風扇的進風口和出風口暢通無阻，避免被其他元件或外殼遮擋。
在電源板設計中，應考慮熱隔離和熱傳導的平衡。對于一些對溫度敏感的元件（如精密電阻、電容等），應盡量將其與發熱元件隔離。可以通過在電源板上設置隔熱層或增加元件之間的距離來實現熱隔離。同時，為了提高電源芯片的散熱效率，應優化熱傳導路徑。例如，在電源芯片與散熱片之間使用導熱性能良好的導熱硅脂，以確保熱量能夠快速從芯片傳導到散熱片上。此外，電源板的材料選擇也會影響熱傳導效果。使用高導熱系數的材料（如銅、鋁等）作為電源板的基板，可以提高整個電源板的散熱性能。
電源芯片的布局和散熱設計是電源板設計中不可忽視的重要環節。合理的布局可以減少電磁干擾，提高電源的穩定性和可靠性；有效的散熱設計可以延長電源芯片的使用壽命，確保電源在各種工作條件下都能正常運行。在實際的電源板設計過程中，需要綜合考慮各種因素，通過精確的計算和模擬分析，優化電源芯片的布局和散熱方案，以滿足電子設備對電源性能和可靠性的要求。
接地是電源芯片布局中非常關鍵的部分。良好的接地可以有效降低電磁干擾，提高電源的穩定性。在電源板設計中，應為電源芯片設計獨立的接地平面。接地平面應盡量寬大，以降低接地阻抗。例如，可以使用多層板的內層作為接地平面，這樣可以提供更好的接地效果。同時，電源芯片的接地引腳應盡量短且直接連接到接地平面，避免過長的接地路徑導致接地阻抗增加。對于多芯片的電源板，不同芯片的接地應通過低阻抗路徑連接在一起，形成統一的接地系統，以避免地電位差引起的干擾。
去耦電容是電源芯片穩定工作的重要保障。去耦電容的作用是濾除電源芯片輸入端的高頻噪聲，提供瞬態電流，以保證電源芯片在負載變化時輸出電壓的穩定。在布局時，去耦電容應盡量靠近電源芯片的輸入引腳。一般來說，去耦電容與電源芯片引腳之間的距離應盡量控制在幾毫米以內。同時，去耦電容的走線應盡量短且寬，以減少走線阻抗。例如，在一個開關電源芯片的布局中，可以將一個小型的陶瓷電容放置在距離電源芯片輸入引腳不到 1mm 的位置，并使用寬的走線連接，這樣可以有效降低電源芯片輸入端的噪聲，提高電源的穩定性。
為了提高電源板的可靠性，通常會在電源芯片周圍布局一些保護元件，如過流保護電阻、過壓保護二極管等。這些保護元件的布局也需要注意。過流保護電阻應放置在電源芯片的輸入或輸出路徑上，其位置應便于測量和監控電流。過壓保護二極管應靠近電源芯片的輸出引腳，以確保在輸出電壓過高時能夠及時導通，保護電源芯片和負載。例如，在一個線性電源設計中，可以在電源芯片的輸出端放置一個過壓保護二極管，其陽極連接到輸出端，陰極連接到電源板的地線，這樣在輸出電壓異常升高時，二極管會導通，將多余的電壓泄放到地，保護電源芯片和負載設備。
散熱片是常用的散熱元件之一。在選擇散熱片時，除了考慮其散熱面積外，還應考慮散熱片的形狀和結構。對于電源芯片，散熱片的形狀應盡量與芯片的封裝形式匹配。例如，對于 TO-220 封裝的電源芯片，可以使用與之形狀匹配的散熱片，并通過螺釘或導熱膠將其固定在芯片上。散熱片的表面應盡量光滑，以提高散熱效率。同時，散熱片的鰭片間距也會影響散熱效果。合理的鰭片間距可以增加空氣流動，提高散熱效率。一般來說，鰭片間距應根據散熱片的尺寸和風扇的風速來確定。如果風扇風速較大，可以適當減小鰭片間距；如果風扇風速較小，則應適當增大鰭片間距，以避免空氣流動受阻。
如果采用風扇散熱，風扇的布局和選型也非常重要。風扇應放置在電源芯片的附近，以確保能夠直接對芯片進行散熱。風扇的風向應與散熱片的鰭片方向一致，以提高散熱效率。例如，在一個大功率電源板設計中，可以將風扇放置在散熱片的側面，使風扇的出風口正對著散熱片的鰭片，這樣可以有效地將散熱片上的熱量帶走。同時，風扇的選型應根據電源芯片的功耗和散熱需求來確定。一般來說，風扇的風量越大，散熱效果越好，但也會產生更大的噪音。因此，在選擇風扇時，需要在散熱效果和噪音之間進行平衡。此外，還可以通過設置溫度傳感器和智能調速電路來控制風扇的轉速，以實現節能和降噪的目的。
在現代電源板設計中，可以利用一些軟件工具來輔助進行熱管理設計。例如，使用熱仿真軟件可以在設計階段對電源板的散熱效果進行模擬和優化。通過輸入電源芯片的功耗、散熱片的參數、風扇的風速等信息，熱仿真軟件可以生成溫度分布圖，直觀地顯示電源板上各個區域的溫度情況。根據仿真結果，可以對散熱設計進行調整，如優化散熱片的形狀和位置、調整風扇的布局等。這樣可以大大縮短設計周期，提高散熱設計的可靠性。例如，在一個復雜的多芯片電源板設計中，通過使用熱仿真軟件，可以發現某些芯片的溫度過高，然后通過調整散熱片的布局和增加風扇的風量，使整個電源板的溫度分布更加均勻，從而提高了電源板的散熱性能。
為了更好地理解電源芯片布局和散熱設計的重要性，我們可以來看一個實際案例。假設我們要設計一個用于服務器的開關電源板，其輸入電壓為 24V，輸出電壓為 12V，最大輸出電流為 50A。在這種情況下，電源芯片的功耗可能會達到幾百瓦，因此散熱設計至關重要。
在布局方面，我們首先將電源芯片放置在電源板的中心位置，這樣可以方便散熱片和風扇的安裝。電源芯片的輸入引腳靠近輸入電源的接入點，輸出引腳則通過較寬的走線連接到負載端。在電源芯片周圍，我們放置了多個去耦電容，以確保電源芯片輸入端的電壓穩定。同時，我們還設計了一個獨立的接地平面，將電源芯片的接地引腳直接連接到接地平面上，以降低接地阻抗。
在散熱設計方面，我們為電源芯片選擇了一個合適的散熱片，并通過導熱硅脂將其固定在芯片上。散熱片的形狀與電源芯片的封裝形式匹配，其鰭片間距根據風扇的風速進行了優化。我們還在散熱片的側面安裝了一個風扇，其風向與散熱片的鰭片方向一致。通過熱仿真軟件對電源板的散熱效果進行了模擬，發現電源芯片的溫度在可接受范圍內，整個電源板的溫度分布也比較均勻。
通過這個實際案例，我們可以看到合理的電源芯片布局和散熱設計對于電源板的性能和可靠性有著至關重要的作用。在實際設計中，我們需要綜合考慮各種因素，通過精確的計算和模擬分析，優化電源芯片的布局和散熱方案，以滿足電子設備對電源性能和可靠性的要求。
總之，電源芯片的布局和散熱設計是電源板設計中不可忽視的重要環節。通過合理布局電源芯片，優化散熱設計，我們可以提高電源板的性能、可靠性和壽命，為電子設備的穩定運行提供有力保障。在實際設計過程中，我們需要不斷積累經驗，結合先進的設計工具和方法，不斷優化電源板的設計，以滿足日益增長的電子設備需求。
