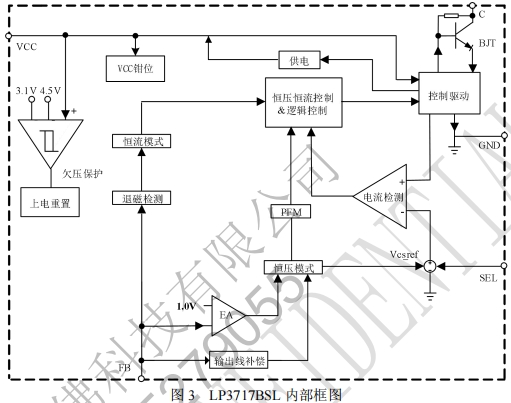

LP3717BSL概述：
LP3717BSH 是一款高度集成的隔離型適配器和充電器的自供電 PSR 控制芯片，外圍設計極其簡單。
LP3717BSH
通過外置電阻，可調原邊峰值電流，再通過變壓器原副邊匝比來設置輸出恒流點；通過設定 FB
上偏電阻和下偏電阻來設置輸出恒壓點。為了實現系統成本的極致簡化，LP3717BSH
內置啟動電路，外圍不需要啟動電阻；采用自供電的方式來取消輔助繞組 VCC 供電二極管。
LP3717BSL主要特點：
集成 BJT，適用于 12W 以下隔離方案
內置啟動電路，無需啟動電阻
自供電技術取消輔助繞組 VCC 供電二極管
通過外置電阻，可調峰值電流
極低的待機功耗
專利的電流驅動，降低溫升
輸出線損補償技術
輸出短路保護功能
輸出過壓保護
VCC 欠壓保護功能
FB 腳上電阻開路保護

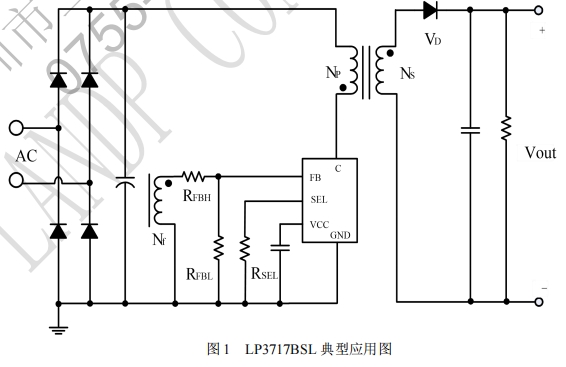

LP3717BSL應用：
適配器、充電器
LED 驅動電源
線性電源和 RCC 開關電源升級換代
其它輔助電源
提供樣品，技術支持
